배연창 설치기준







안녕하십니까.

다도건축사사무소 입니다.



오늘은 화재 발생 시 생명을 지키는 중요한 설비 중 하나인 ‘배연창’에 대해 이야기해 보고자 합니다.
배연창은 화재 시 발생하는 유독가스와 연기를 외부로 배출해 주는 설비로,

실내 대피와 소방활동에 중요한 역할을 합니다.



우선 법령정보부터 확인해 보겠습니다.



※ 유튜브채널 다도건축사사무소 ※

유튜브 채널: https://www.youtube.com/@다도건축사사무소

인스타 그램: https://www.instagram.com/dadoplan/

---

법령정보



※ 건축법

제49조(건축물의 피난시설 및 용도제한 등)

① 대통령령으로 정하는 용도 및 규모의 건축물과 그 대지에는 국토교통부령으로 정하는 바에 따라 복도, 계단, 출입구, 그 밖의 피난시설과 저수조(貯水槽), 대지 안의 피난과 소화에 필요한 통로를 설치하여야 한다.

② 대통령령으로 정하는 용도 및 규모의 건축물의 안전ㆍ위생 및 방화(防火) 등을 위하여 필요한 용도 및 구조의 제한, 방화구획(防火區劃), 화장실의 구조, 계단ㆍ출입구, 거실의 반자 높이, 거실의 채광ㆍ환기, 배연설비와 바닥의 방습 등에 관하여 필요한 사항은 국토교통부령으로 정한다. 다만, 대규모 창고시설 등 대통령령으로 정하는 용도 및 규모의 건축물에 대해서는 방화구획 등 화재 안전에 필요한 사항을 국토교통부령으로 별도로 정할 수 있다.

-이하생략-



※  건축법시행령

제46조(방화구획 등의 설치)

① 법 제49조제2항 본문에 따라 주요구조부가 내화구조 또는 불연재료로 된 건축물로서 연면적이 1천 제곱미터를 넘는 것은 국토교통부령으로 정하는 기준에 따라 다음 각 호의 구조물로 구획(이하 “방화구획”이라 한다)을 해야 한다. 다만, 「원자력안전법」 제2조제8호 및 제10호에 따른 원자로 및 관계시설은 같은 법에서 정하는 바에 따른다.

1. 내화구조로 된 바닥 및 벽

2. 제64조제1항제1호ㆍ제2호에 따른 방화문 또는 자동방화셔터(국토교통부령으로 정하는 기준에 적합한 것을 말한다. 이하 같다)

-이하생략-



제51조(거실의 채광 등)

① 법 제49조제2항 본문에 따라 단독주택 및 공동주택의 거실, 교육연구시설 중 학교의 교실, 의료시설의 병실 및 숙박시설의 객실에는 국토교통부령으로 정하는 기준에 따라 채광 및 환기를 위한 창문등이나 설비를 설치해야 한다.

② 법 제49조제2항 본문에 따라 다음 각 호에 해당하는 건축물의 거실(피난층의 거실은 제외한다)에는 배연설비를 해야 한다.

1. 6층 이상인 건축물로서 다음 각 목에 해당하는 용도로 쓰는 건축물

가. 제2종 근린생활시설 중 공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소 및 다중생활시설(공연장, 종교집회장 및 인터넷컴퓨터게임시설제공업소는 해당 용도로 쓰는 바닥면적의 합계가 각각 300제곱미터 이상인 경우만 해당한다)

나. 문화 및 집회시설

다. 종교시설

라. 판매시설

마. 운수시설

바. 의료시설(요양병원 및 정신병원은 제외한다)

사. 교육연구시설 중 연구소

아. 노유자시설 중 아동 관련 시설, 노인복지시설(노인요양시설은 제외한다)

자. 수련시설 중 유스호스텔

차. 운동시설

카. 업무시설

타. 숙박시설

파. 위락시설

하. 관광휴게시설

거. 장례시설

2. 다음 각 목에 해당하는 용도로 쓰는 건축물

가. 의료시설 중 요양병원 및 정신병원

나. 노유자시설 중 노인요양시설ㆍ장애인 거주시설 및 장애인 의료재활시설

다. 제1종 근린생활시설 중 산후조리원

-이하생략-



※ 건축물의 설비기준 등에 관한 규칙

제13조(개별난방설비 등)

①영 제87조제2항의 규정에 의하여 공동주택과 오피스텔의 난방설비를 개별난방방식으로 하는 경우에는 다음 각호의 기준에 적합하여야 한다.

1. 보일러는 거실외의 곳에 설치하되, 보일러를 설치하는 곳과 거실사이의 경계벽은 출입구를 제외하고는 내화구조의 벽으로 구획할 것

2. 보일러실의 윗부분에는 그 면적이 0.5제곱미터 이상인 환기창을 설치하고, 보일러실의 윗부분과 아랫부분에는 각각 지름 10센티미터 이상의 공기흡입구 및 배기구를 항상 열려있는 상태로 바깥공기에 접하도록 설치할 것. 다만, 전기보일러의 경우에는 그러하지 아니하다.

3. 삭제

4. 보일러실과 거실사이의 출입구는 그 출입구가 닫힌 경우에는 보일러가스가 거실에 들어갈 수 없는 구조로 할 것

5. 기름보일러를 설치하는 경우에는 기름저장소를 보일러실외의 다른 곳에 설치할 것

6. 오피스텔의 경우에는 난방구획을 방화구획으로 구획할 것

7. 보일러의 연도는 내화구조로서 공동연도로 설치할 것

②가스보일러에 의한 난방설비를 설치하고 가스를 중앙집중공급방식으로 공급하는 경우에는 제1항의 규정에 불구하고 가스관계법령이 정하는 기준에 의하되, 오피스텔의 경우에는 난방구획을 방화구획으로 구획해야 한다.

③ 허가권자는 개별 보일러를 설치하는 건축물의 경우 소방청장이 정하여 고시하는 기준에 따라 일산화탄소 경보기를 설치하도록 권장할 수 있다.



제14조(배연설비)

①법 제49조제2항에 따라 배연설비를 설치하여야 하는 건축물에는 다음 각 호의 기준에 적합하게 배연설비를 설치해야 한다. 다만, 피난층인 경우에는 그렇지 않다.

1. 영 제46조제1항에 따라 건축물이 방화구획으로 구획된 경우에는 그 구획마다 1개소 이상의 배연창을 설치하되, 배연창의 상변과 천장 또는 반자로부터 수직거리가 0.9미터 이내일 것. 다만, 반자높이가 바닥으로부터 3미터 이상인 경우에는 배연창의 하변이 바닥으로부터 2.1미터 이상의 위치에 놓이도록 설치하여야 한다.

2. 배연창의 유효면적은 별표 2의 산정기준에 의하여 산정된 면적이 1제곱미터 이상으로서 그 면적의 합계가 당해 건축물의 바닥면적(영 제46조제1항 또는 제3항의 규정에 의하여 방화구획이 설치된 경우에는 그 구획된 부분의 바닥면적을 말한다)의 100분의 1이상일 것. 이 경우 바닥면적의 산정에 있어서 거실바닥면적의 20분의 1 이상으로 환기창을 설치한 거실의 면적은 이에 산입하지 아니한다.

3. 배연구는 연기감지기 또는 열감지기에 의하여 자동으로 열 수 있는 구조로 하되, 손으로도 열고 닫을 수 있도록 할 것

4. 배연구는 예비전원에 의하여 열 수 있도록 할 것

5. 기계식 배연설비를 하는 경우에는 제1호 내지 제4호의 규정에 불구하고 소방관계법령의 규정에 적합하도록 할 것

②특별피난계단 및 영 제90조제3항의 규정에 의한 비상용승강기의 승강장에 설치하는 배연설비의 구조는 다음 각호의 기준에 적합하여야 한다.

1. 배연구 및 배연풍도는 불연재료로 하고, 화재가 발생한 경우 원활하게 배연시킬 수 있는 규모로서 외기 또는 평상시에 사용하지 아니하는 굴뚝에 연결할 것

2. 배연구에 설치하는 수동개방장치 또는 자동개방장치(열감지기 또는 연기감지기에 의한 것을 말한다)는 손으로도 열고 닫을 수 있도록 할 것

3. 배연구는 평상시에는 닫힌 상태를 유지하고, 연 경우에는 배연에 의한 기류로 인하여 닫히지 아니하도록 할 것

4. 배연구가 외기에 접하지 아니하는 경우에는 배연기를 설치할 것

5. 배연기는 배연구의 열림에 따라 자동적으로 작동하고, 충분한 공기배출 또는 가압능력이 있을 것

6. 배연기에는 예비전원을 설치할 것

7. 공기유입방식을 급기가압방식 또는 급ㆍ배기방식으로 하는 경우에는 제1호 내지 제6호의 규정에 불구하고 소방관계법령의 규정에 적합하게 할 것







---



배연창 설치대상 요약



아래와 같이 배연창 설치대상 건축물에 대한 내용을 정리할 수 있습니다.



1. 6층 이상 건축물  (피난층 제외)

용  도	조  건	비  고
제2종 근린생활시설	공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소, 다중생활시설	공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소의 경우 바닥면적 합계 300㎡ 이상일 경우만 해당됨.
문화 및 집회시설	전 체
종교시설	전 체
판매시설	전 체
운수시설	전 체
의료시설	요양병원, 정신병원 제외
교육연구시설	연구소에 한함
노유자시설	아동 관련시설, 노인복지시설	(노인요양시설 제외)
수련시설	유스호스텔에 한함
운동시설	전 체
업무시설	전 체
숙박시설	전 체
위락시설	전 체
관광휴게시설	전 체
장례시설	전 체





2. 층수 무관 설치 대상 (피난층 제외)

용  도	내  용
의료시설	요양병원 및 정신병원
노유자시설	노인요양시설, 장애인 거주시설, 장애인 의료재활시설
제1종 근린생활시설	산후조리원



---

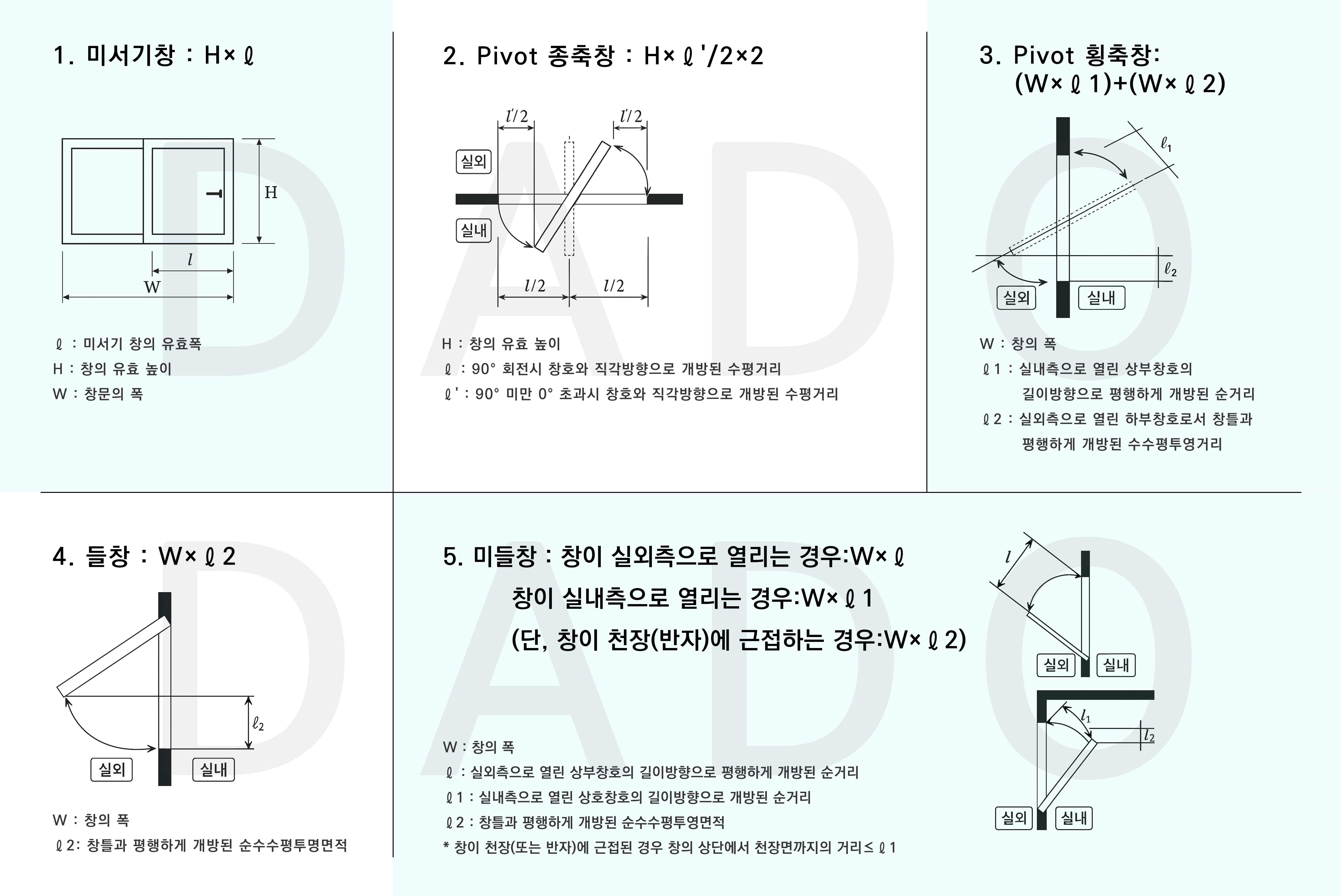

배연창의 구조



[별표 2] 배연창의 유효면적산정기준(제14조제1항제2호관련)(건축물의 설비기준 등에 관한 규칙).hwp

0.11MB

---



용도변경으로 인한 배연설비



용도변경이 됨으로 인해 배연설비 설치 대상건축물로 되거나 설계변경으로 인하여 배연설비설치 대상이 되면 건축물의 설비기준 등에 관한 규칙 제 14조의 규정에 따라 배연설비를 설치하여야 함.



---





오늘은 배연창에 대해 알아보았습니다.

배연창은 화재 시 유독가스를 외부로 배출해 주는 중요한 설비입니다.

설계 단계에서부터 기준을 정확히 반영하는 것이 중요합니다.



다음 시간에도 유익한 정보를 제공할 수 있도록 노력하겠습니다.

감사합니다. ^^
